200L鋼桶成型設備之——翻邊漲筋一體機

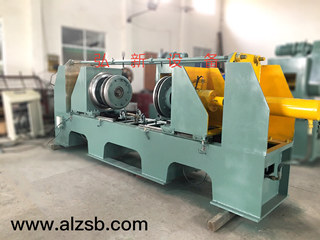

    200L鋼桶翻邊漲筋一體機是一種將大桶桶身翻邊與漲筋二道工序合并為一次成型的大桶設備。它集翻邊、漲筋兩種功能為一身，具有制桶效率高、結構管理可靠、省時、省電、自動化程度高的特點。且操作簡單，使用維修方便。

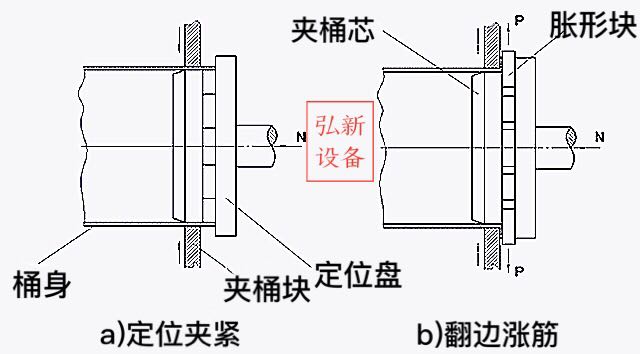

翻邊漲筋機工藝方法示意圖

    翻邊機主要由定位盤、夾桶芯、脹形塊等組成工作部分。其工作過程如下：

    （1）如圖a，將桶身置于翻邊機內，兩邊定位盤向中間移動，將夾緊芯及脹形塊推入桶內，當兩端桶邊與定位盤頂緊時，定位盤停止移動。此時夾桶塊沿桶徑向中心移動將桶身夾緊于夾桶芯與夾桶塊中間。

    （2）如圖b，脹形塊沿徑向向外脹開，迫使桶邊向外翻出。脹形塊脹到最高點，翻邊已基本完成，然后脹形塊縮回，夾桶塊松開，定位盤向兩邊移動退出桶身，翻好邊的桶身由下部撥桶裝置撥出。

翻邊漲筋一體機效率高，質量好，但設備較為復雜，體積也較大。目前此翻邊漲形多采用液壓傳動的方式，機構較小，工作平穩，力量較大，效果極好。
